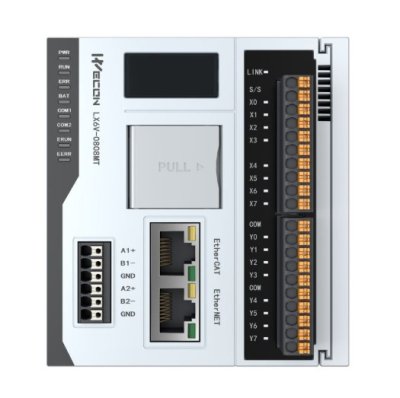

LX6V-0808MT-DB

ข้อมูลทางเทคนิค
1. โหมดการทำงาน

• โหมดการเขียนโปรแกรม (Programming)

2. ประสิทธิภาพและเวลาการทำงาน

• คำสั่งพื้นฐาน: 29 คำสั่ง
• คำสั่งที่ใช้งานจริง: 170 คำสั่ง
• เวลาในการประมวลผลคำสั่ง: 0.01 - 0.02 ไมโครวินาที
• รองรับการขัดจังหวะ (Interrupt) 100 ช่องทาง ด้วยความละเอียด 0.1 มิลลิวินาที
• รองรับการขัดจังหวะแบบ Timer และขัดจังหวะภายนอก (External Interrupt)
• ช่องรับข้อมูลความเร็วสูง (High Speed Input):
• แบบเดี่ยว
• แบบเฟส AB จำนวน 4 ช่อง ที่ความถี่ 150 kHz
• 4 ช่อง ที่ความถี่ 100 kHz รองรับการคูณความถี่ 2 เท่า หรือ 4 เท่า

3. หน่วยความจำและที่เก็บข้อมูล

• ระบบเก็บข้อมูล EMMC ขนาด 5 เมกะไบต์
• รองรับการ์ด TF (Micro SD) เพื่อเพิ่มพื้นที่เก็บข้อมูล
• ที่อยู่เก็บข้อมูล (Holding Addresses): ไม่ระบุขนาด

4. การเชื่อมต่อและพอร์ต

• สายโปรแกรมแบบ Type C
• พอร์ต Ethernet

5. ช่องทางการควบคุมและอินพุต/เอาต์พุต

• 6 ช่องทางทั่วไป
• รวมทั้งหมด 100 ช่องทาง (คาดว่าเป็นช่องอินพุต/เอาต์พุต)
• ฟิลเตอร์ (Filter): ปรับได้ ใช้กับขาอินพุต X ทั้งหมด

6. ข้อมูลทางไฟฟ้า

• แรงดันไฟเลี้ยง: DC 24V ±10%
• กำลังไฟฟ้าที่ใช้: ไม่เกิน 30 วัตต์
• ฟิวส์ไฟฟ้า: 250V 3.15A
• กระแสไฟกระชาก (Rush Current): น้อยกว่า 15A เป็นเวลา 1 มิลลิวินาที (DC 24V)
• เวลาที่อุปกรณ์สามารถทำงานต่อได้เมื่อไฟดับ (Power Outage Time): 10 มิลลิวินาที
• มีแบตเตอรี่สำรอง (Backup Battery)

7. รายการคำสั่งและโปรแกรม

• รองรับการใช้งานคำสั่งพื้นฐาน (Basic Instructions) จำนวน 29 คำสั่ง
• รองรับคำสั่งที่นำไปใช้จริง (Applied Instructions) จำนวน 170 คำสั่ง
• สามารถเขียนโปรแกรมได้ทั้งแบบ Ladder Diagram (แผนผังบันได), Function Block (FB) และ Function Call (FC)
• เวลาในการประมวลผลคำสั่งพื้นฐานอยู่ที่ประมาณ 0.010.02 ไมโครวินาที

8. เอาต์พุต (Outputs)

• แหล่งจ่ายไฟสำหรับอินพุตดิจิทัล: ใช้ไฟ DC 24V
• โหมดเอาต์พุต: ทรานซิสเตอร์ (Transistor) แบบ NPN
• แรงดันไฟฟ้าของเอาต์พุต: DC 5 ถึง 30VDC
• กระแสรั่ว (Leak current): ต่ำกว่า 0.1 mA ที่ DC 30V
• วงจรเอาต์พุต: Optical coupling (แยกวงจรด้วยแสง)
• โหลดขั้นต่ำ (Min. load): DC 5V 2mA
• กระแสเอาต์พุตทั่วไป (Common output current):
• โหลดแบบต้านทาน (Resistive load): 0.5A ต่อจุด, 0.8A ต่อพอร์ต COM, 0.3A ต่อจุด HSPO
• โหลดแบบเหนี่ยวนำ (Inductive load): 12W ที่ DC 24V, 7.2W ที่ HSPO
• โหลดทั่วไป: 0.9W ที่ DC 24V
• เวลาตอบสนอง (Response time): น้อยกว่า 0.2 ms
• เอาต์พุตพัลส์ความเร็วสูง (High speed pulse output): จำนวน 8 ช่องสัญญาณ
• ความถี่สูงสุด 200 kHz

9. สภาพแวดล้อมการใช้งาน (Operating Environment)

• อุณหภูมิใช้งาน: 0 ถึง 55 องศาเซลเซียส
• อุณหภูมิในการจัดเก็บ: -20 ถึง 70 องศาเซลเซียส
• ความชื้นสัมพัทธ์: 35% ถึง 85% RH
• ระดับการป้องกัน: IP20

10. การทดสอบ / การรับรอง (Tests / Approvals)

• ความทนทานต่อแรงกระแทก (Shock Resistance): ผ่านมาตรฐาน JIS C 0040
• ความต้านทานต่อสัญญาณรบกวน (Influence Immunity): ผ่านมาตรฐาน IEC61000-4-4 และ GB/T 17626.4

• แรงดันรบกวน 1 kV (1,000 โวลต์) แบบพัลส์
• ความกว้างพัลส์ 10 µs
• ช่วงเวลาซ้ำ 0.3 วินาที
• เวลาเกิดสัญญาณรบกวน (Edge time) 5 ns ระยะเวลาการทดสอบ 1 นาที
• ความต้านทานต่อการสั่นสะเทือน (Vibration Resistance): ความถี่ 10 ถึง 50 Hz, ความกว้างการสั่นสะเทือน 1.5 มม.
• การรับรอง (Approval):

  CE (European Conformity)
  FCC (Federal Communications Commission)
  ISO 9001 (ระบบบริหารคุณภาพ)


11. ข้อมูลเชิงกล (Mechanical Data)

• วัสดุตัวเครื่อง: ABS
• วิธีการติดตั้ง: แบบ DIN-Rail
• ขนาด (กว้าง x สูง x ลึก): 83.5 x 92.4 x 97.1 มม.
• การเชื่อมต่อ I/O: แบบ Terminal (ขั้วต่อ)

12. ซอฟต์แวร์ / อินเทอร์เฟซ (Software / Interface)

• โปรแกรมเขียนโปรแกรม: Wecon PLC Editor 2
• พอร์ตการสื่อสาร:

COM1 RS485
COM2 RS485
Ethernet 2 พอร์ต

• โปรโตคอลที่รองรับ:

WECON Protocol
Modbus RTU
Modbus TCP/IP
EtherCAT

• รองรับแกนเซอร์โว: 16 แกน (ผ่าน EtherCAT)
